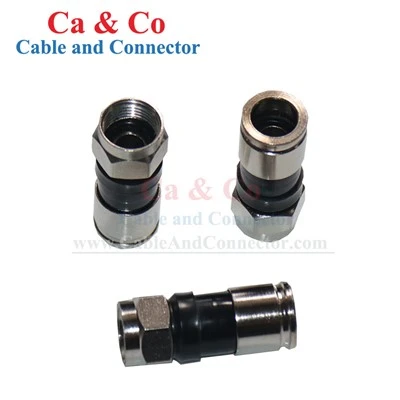

De RG6 Tri Shield-compressieconnector is een compressieconnector van het F--type voor het afsluiten van de RG6 tri--coaxkabel en het tot stand brengen van een veilige mechanische en elektrische verbinding.
Specificatie
|
Producttype |
RG6 Tri Shield-compressieconnector |
|
DAYTAI-model |
CC-FC-RG6-TSZJH |
|
Frequentiebereik |
Gelijkstroom ~ 1000 MHz |
|
Impedantie |
75 Ohm (nominaal) |
|
Werkspanning |
335 V Max |
|
Bestand tegen spanning |
750V Rms |
|
Centrumcontact |
Minder dan of gelijk aan 10 mΩ |
|
Buitencontact |
Minder dan of gelijk aan 5 mΩ |
|
Isolatieweerstand |
Groter dan of gelijk aan 1000 MΩ |
|
Geschikt voor kabel |
RG6 Standaard Shield Coaxkabel |
|
Bouwmethode |
Geschikt voor compressietool (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) is optioneel |
|
Materiaal |
Messing vernikkeld of zinklegering |
|
Temp. Bereik |
-35~+60 graad |
RG6 Tri-Compatibiliteit met Shield-kabels
Accommodatie met meer- schilden:De connectorstructuur biedt plaats aan de centrale geleider, het diëlektricum, meerdere afschermingslagen en de buitenmantel tijdens het beëindigen van de kabel.
Passende kabelafmetingen:De afmetingen van de connectoren zijn afgestemd op de kabelconstructie om een juiste plaatsing en compressie te garanderen.
Compatibiliteitscontrole vóór-productie:Klanten kunnen kabeltekeningen, specificaties of monsters verstrekken voor compatibiliteitsevaluatie vóór bulkproductie.
Stabiele compressiebeëindiging
Stevige kabelbevestiging:Het compressiemechanisme houdt de voorbereide kabel vast in de connector en helpt kabelbeweging na aansluiting te voorkomen.
Stabiele connector-naar-kabelcontact:Door compressie worden de connectorcomponenten stevig tegen de kabelstructuur gedrukt, waardoor consistent contact over de gehele aangesloten verbinding behouden blijft.
Gecontroleerde compressie:De connector wordt rond de voorbereide kabel samengedrukt om een uniforme afsluiting te vormen zonder solderen.
Compatibiliteit met compressietools
Meerdere gereedschapsopties:Compatibele toolopties zijn onder meer CC-TCOM-JSLS, CC-TCOM-SLHS en CC-TCOM-RZX.
Tool-Overeenkomende beëindiging:Afhankelijk van de connector- en kabelconfiguratie kan het toepasselijke gereedschap worden geselecteerd om de vereiste compressie te bereiken.
Toepassingen
CATV-netwerken -RG6 coaxkabelafsluiting voor kabel-tv-distributie.
Breedbandnetwerken -Coaxiale verbindingen in breedbanddistributiesystemen.
Satelliet-tv -F-type afsluiting voor coaxiale satellietbekabeling.
RF-distributie -Verbindingen tussen coaxkabel en compatibele RF-apparatuur.
Residentiële en commerciële bekabeling -Veldafsluiting voor installatie- en onderhoudsprojecten.
OEM en maatwerk
|
Aanpassingsartikel |
Beschikbare opties |
|
Kabelconfiguratie |
RG6 Tri-schild; RG59 |
|
Connectormateriaal |
Vernikkeld messing-Vernikkeld messing; Zinklegering |
|
Afdichting |
Met O--ring; Zonder O-ring |
|
Kabel passend |
Aangepaste kabelafmetingen, tekeningen of monsters |
|
Privélabel |
Logo, modelmarkering, etiket, barcode |
|
Verpakking |
Pakkethoeveelheid, binnenverpakking, kartonnen markering |
Kwaliteitscontrole
Inkomende materiaalinspectie:Inspecteer connectorbehuizingen, contactonderdelen, O-ringen en geplateerde onderdelen vóór productie op materiaalconditie, afmetingen en zichtbare gebreken.
Bewerking en dimensionele inspectie:Controleer de kritische connectorafmetingen en kabelingangen- om een consistente pasvorm en aansluiting in alle productiebatches te behouden.
Montage-inspectie:Controleer de contactcomponenten, interne onderdelen en de positionering van de O--ringen tijdens de montage volgens de vereiste connectorconfiguratie.
Laatste elektrische en visuele inspectie:Controleer voltooide connectoren vóór verzending op toepasselijke elektrische vereisten, uiterlijk, afmetingen, productconfiguratie en verpakking.
Bulklevering en verpakking
Voorbeeldbestellingen:Er kunnen monsters worden geleverd voor pre-productie-evaluatie vóór bulkaankoop.
Batchproductie:Bestellingen worden geproduceerd volgens de bevestigde connectorconfiguratie en goedgekeurde specificaties.
Verpakkingsopties:Bulkhoeveelheid, zak-/dooshoeveelheid, etiketten, streepjescodes en doosmarkeringen kunnen worden gerangschikt op basis van de ordervereisten.
Herhaal levering:Goedgekeurde productspecificaties en verpakkingseisen kunnen als referentie voor nabestellingen worden aangehouden.
Veelgestelde vragen
Vraag: Waar moeten kopers op letten bij het selecteren van een RG6-compressieconnector?
A: Belangrijke factoren zijn onder meer de kabelconstructie, de kabelafmetingen, de connectorinterface, de compressiemethode en het installatiegereedschap. De connector moet overeenkomen met de daadwerkelijke kabel.
Vraag: Wat is het verschil tussen RG6 Tri-Shield- en standaard-shield-kabel?
A: Tri-Shield-kabel maakt gebruik van extra afschermingslagen vergeleken met de standaard-schildconstructie. Bij de keuze van connectoren moet daarom rekening worden gehouden met de daadwerkelijke kabelstructuur en afmetingen.
Vraag: Hoe kunnen we RG6-compressieconnectoren van verschillende leveranciers vergelijken?
A: Vergelijk kabelcompatibiliteit, connectorconstructie, compressiemethode, materiaal, elektrische vereisten, inspectieprocedures en productieconsistentie in plaats van alleen het uiterlijk.
Vraag: Kunt u bij een bestelling inspectie- of testdocumentatie verstrekken?
A: Inspectie- of testdocumentatie kan worden verstrekt volgens de overeengekomen productvereisten en orderspecificaties.
Vraag: Kunnen verschillende connectorconfiguraties in één aankoopprogramma worden opgenomen?
A: Binnen hetzelfde inkoopprogramma kunnen verschillende configuraties worden geleverd, afhankelijk van de vereiste hoeveelheden en productieafspraken.
Vraag: Kan de goedgekeurde specificatie worden gehandhaafd voor nabestellingen?
EEN: Ja. Goedgekeurde productspecificaties en productie-eisen kunnen als referentie worden gebruikt voor volgende bestellingen.
Vraag: Kunt u de productlijnen van distributeurs en huismerken- ondersteunen?
EEN: Ja. Productidentificatie en verpakking kunnen worden geregeld voor distributeurs- en private-labelprogramma's op basis van bevestigde ordervereisten.
Vraag: Wat is het aankoopproces voor een op maat gemaakt connectorproject?
A: Het proces omvat doorgaans bevestiging van eisen, evaluatie van kabels en connectoren, goedkeuring van monsters, bevestiging van specificatie, bulkproductie, inspectie en verzending.
