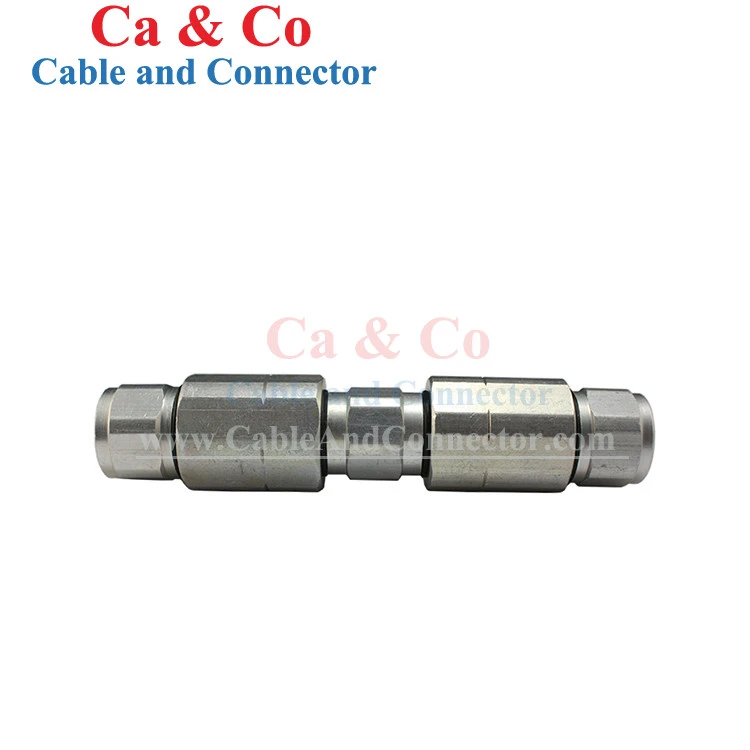

De 320 Splice Connector is een aluminium coaxkabelconnector voor het verbinden van 320 aluminium coaxkabels in RF-transmissie- en kabelnetwerksystemen. Het maakt gebruik van een aluminium- en POM-constructie om de geleidende verbinding en elektrische isolatie te bieden die nodig is voor het verbinden van kabels.
Specificatie
|
Producttype |
320 lasconnector |
|
CA&CO-model |
CAC-320-SPLI |
|
Frequentiebereik |
Gelijkstroom ~ 1000 MHz |
|
Werkspanning |
335 V Max |
|
Bestand tegen spanning |
170V Rms |
|
Centrumcontact |
Minder dan of gelijk aan 10 mΩ |
|
Buitencontact |
Minder dan of gelijk aan 5 mΩ |
|
Isolatieweerstand |
Groter dan of gelijk aan 1000 MΩ |
|
Duurzaamheid (paring) |
Groter dan of gelijk aan 500 cycli |
|
Toepasselijke norm |
IEC 60169-24 |
|
Materiaal |
Aluminium+POM |
|
Temp. Bereik |
-35~+60 graad |
Compacte lasconstructie
Aluminium connectorlichaam
Het aluminium lichaam vormt het belangrijkste geleidende en structurele deel van de connector.
POM Isolatiecomponenten
POM-componenten zorgen voor isolatie tussen de geleidende delen van de connector.
Geïntegreerde lasstructuur
De geleidende en isolerende componenten zijn samengevoegd tot één connector voor het verbinden van coaxiale kabels.
Betrouwbare elektrische prestaties
Elektrisch contact met lage- weerstand:De middelste contactweerstand is kleiner dan of gelijk aan 10 mΩ, terwijl de buitenste contactweerstand kleiner dan of gelijk is aan 5 mΩ, waardoor elektrisch verlies op de verbindingspunten wordt geminimaliseerd.
Hoge isolatieweerstand:De connector biedt een isolatieweerstand van groter dan of gelijk aan 1000 MΩ om de elektrische scheiding tussen geleidende componenten te behouden.
DC–1000 MHz Frequentiebereik:De connector werkt van DC tot 1000 MHz en dekt het gespecificeerde frequentiebereik voor compatibele RF-kabelsystemen.
500+ Paringscycli:De connector is geschikt voor minimaal 500 aansluitcycli en ondersteunt herhaaldelijk aansluiten en loskoppelen tijdens service en onderhoud.
OEM en maatwerk
Maatwerk is mogelijk voor bestellingen die productspecificaties of identificatie vereisen die verder gaan dan de standaardconfiguratie.
Productconfiguratie -Aangepaste afmetingen of componentconfiguraties kunnen worden geëvalueerd aan de hand van klanttekeningen en kabelvereisten.
Materiaalvereisten -Alternatieve materiaalspecificaties kunnen worden beoordeeld voor specifieke toepassingsvereisten.
Productidentificatie -Klantonderdeelnummers, modelcodes of andere vereiste markeringen kunnen waar van toepassing worden toegevoegd.
OEM-verpakking -Voor bulkbestellingen kunnen klant-specifieke labels, verpakkingshoeveelheden en verpakkingsinstructies worden geregeld.
Technische beoordeling -Tekeningen, monsters of kabelspecificaties kunnen vóór productie ter beoordeling worden ingediend.
Kwaliteitscontrole
Inkomende materiaalinspectie:Aluminium- en POM-componenten worden vóór productie in productie genomen op materiaalconditie, uiterlijk en vereiste specificaties.
Dimensionale inspectie:Belangrijke afmetingen en pasvlakken worden tijdens de productie gecontroleerd om maatafwijkingen vóór de montage te identificeren.
Montage-inspectie:Monteurs verifiëren de positie en pasvorm van geleidende en isolerende componenten tijdens de montage van connectoren.
Elektrisch testen:Afgewerkte connectoren worden gecontroleerd op relevante elektrische kenmerken, inclusief contact- en isolatieprestaties.
Eindinspectie:Voltooide eenheden worden vóór verpakking geïnspecteerd op uiterlijk, montageconditie en productidentificatie.
Installatie & Onderhoud
Kabelvoorbereiding -Bereid vóór montage het kabeluiteinde voor volgens de gespecificeerde aansluitvereisten van de connector.
Componentuitlijning -Plaats de kabel- en connectorcomponenten correct voordat u de verbinding bevestigt.
Verbinding beveiligen -Voltooi de montage volgens de geldende installatieprocedure om goed contact te behouden.
Post-Installatiecontrole -Controleer de voltooide verbinding op correcte montage, bevestiging en zichtbare beschadigingen.
Onderhoud -Tijdens kabelreparatie of -vervanging inspecteert u de connector en het kabeluiteinde voordat u deze opnieuw monteert of componenten vervangt.
Verpakking en levering
Individuele verpakking -Elke connector is afzonderlijk verpakt om het product te beschermen tijdens hantering en transport.
Bulkdozen -Producten worden verpakt in binnenverpakkingen en omdozen volgens de bestelhoeveelheid en verzendvereisten.
Identificatie van de doos -Model, hoeveelheid, batchinformatie en verzendmarkeringen van de klant kunnen op de buitenverpakkingen worden vermeld.
Documenten exporteren -Handelsfacturen, paklijsten, oorsprongscertificaten en andere vereiste documenten kunnen volgens de bestelling worden opgemaakt.
Leveringsplanning -Productie- en verzendschema's worden bevestigd op basis van de bestelhoeveelheid en overeengekomen leveringsvereisten.
Veelgestelde vragen
Vraag: Kan ik een monster bestellen voordat ik een bulkbestelling plaats?
EEN: Ja. Er kunnen monsters worden geregeld voor klanten die de geschiktheid van het product en de geschiktheid van de toepassing willen verifiëren voordat ze een bulkaankoop doen.
Vraag: Wat is de MOQ voor de 320 spliceconnector?
A: MOQ is afhankelijk van de bestelhoeveelheid en verpakkingsvereisten. Neem ter bevestiging contact met ons op met de gewenste hoeveelheid.
Vraag: Wat is de doorlooptijd voor bulkbestellingen?
A: De doorlooptijd is afhankelijk van de bestelhoeveelheid en de productieplanning. De bevestigde doorlooptijd kan bij de offerte worden verstrekt.
Vraag: Hoe kan ik bevestigen of de connector op mijn kabel past?
A: Geef uw kabelmodel, specificaties, afmetingen of technische tekening op. Compatibiliteit kan worden gecontroleerd voordat u bestelt.
Vraag: Kan ik een kabelmonster opsturen voor compatibiliteitsevaluatie?
EEN: Ja. Er kan een kabelmonster of gedetailleerde kabelspecificaties worden verstrekt voor technische evaluatie wanneer de compatibiliteit moet worden bevestigd.
Vraag: Is dit product geschikt voor vervanging van een bestaande connector?
A: Compatibiliteit moet worden bevestigd op basis van de bestaande kabel, connectorafmetingen en toepassingsvereisten. Het verstrekken van de bestaande productgegevens zorgt voor een nauwkeurigere evaluatie.
Vraag: Kan ik een proefbestelling plaatsen voordat ik een reguliere aankoop doe?
A: Proefbestellingen kunnen worden besproken op basis van de vereiste hoeveelheid, productconfiguratie en leveringsbestemming.
Vraag: Ondersteunt u terugkerende leveringen voor distributeurs en projecten?
EEN: Ja. Regelmatige levering kan worden geregeld volgens de goedgekeurde specificatie, bestelhoeveelheid en leveringsschema.
Vraag: Welke informatie is nodig voor een offerte?
A: Geef de benodigde hoeveelheid, kabelspecificatie, leveringsbestemming en eventuele specifieke inkoop- of verpakkingsvereisten op.
Vraag: Kunt u een offerte maken op basis van de jaarlijkse vraag?
EEN: Ja. Voor geplande of terugkerende aankopen kan het opgeven van de geschatte jaarlijkse hoeveelheid ons helpen bij het evalueren van de juiste productie- en leveringsregeling.
